Hochfrequenz-Elektromotoren bieten enorm hohe Drehzahlen von bis zu
24.000 U/min. Erfahren Sie, wie Stator und Rotor für extrem hohe Fliehkräfte
angepasst werden und worauf es bei HF-Wicklungen ankommt.
Elektromotoren mit HF-Wicklungen: Höchstleistung bei bis zu 400 Hz ( ... und mehr)

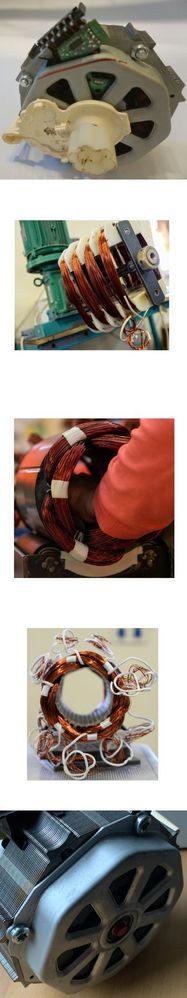

Elektromotor – reparieren, was gemacht wird.Hochfrequenz-Elektromotoren (HF-Motoren) bilden eine faszinierende Nische in
der elektrischen Antriebstechnik. Wo herkömmliche Industriemotoren an ihre
Grenzen stoßen, ermöglichen spezialisierte HF-Wicklungen extrem hohe
Drehzahlen bei kompakter Baugröße. Ursprünglich stammen 400-Hz-Bordnetze und
entsprechende Antriebe vor allem aus der Luftfahrt und der Militärtechnik.
Heute werden sie jedoch zunehmend in hochspezialisierten Industrieanwendungen,
im Modellbau, in Präzisionswerkzeugen und in individuellen Sonderentwicklungen
eingesetzt.
Die Physik hinter der extremen Drehzahlsteigerung
Ein handelsüblicher, 2-poliger Elektromotor erreicht an unserem Standardnetz
mit einer Frequenz von 50 Hz eine Synchrondrehzahl von knapp 3.000 Umdrehungen
pro Minute (U/min). Erhöht man die Frequenz der Wechselspannung gezielt,
steigt die Drehzahl des Motors proportional an. Bei einer Vervachtfachung der
Frequenz auf 400 Hz ergibt sich rechnerisch eine synchrone Drehzahl von rund
24.000 U/min:
400 Hz = 8 x 50 Hz => 8 x 3.000 U/min = ca. 24.000 U/min
Ein standardmäßiger Industriemotor ist für diese enormen Drehzahlen absolut
nicht ausgelegt. Ohne eine gezielte technische Modifikation würde ein normaler
Motor den immensen mechanischen und elektrischen Belastungen nicht standhalten
– das Gerät würde durch die extremen Fliehkräfte in kürzester Zeit zerstört
werden.
Der Stator: Elektrische Berechnung und maßgeschneiderte HF-Wicklung
Damit ein Elektromotor mit einer Frequenz von 400 Hz effizient und verlässlich
arbeitet, muss die Statorenwicklung exakt auf die Hochfrequenz-Anforderungen
berechnet und ausgeführt werden. Durch die hohe Frequenz verändern sich die
induktiven Widerstände sowie die Wirbelstromverluste im Eisenkern drastisch.
Der Stator stellt den elektrischen Teil des HF-Systems dar. Bei AQ Pluss
Motoren wird das Statorpaket neu berechnet, mit speziell dimensionierten
Wicklungsdrähten bestückt und mit isolierenden Harzen getränkt, um die
elektrische wie auch die thermische Stabilität dauerhaft sicherzustellen.
Der Rotor: Die mechanische Herausforderung durch Fliehkräfte
Während der Stator die elektrische Seite abdeckt, liegt die eigentliche
mechanische Hürde beim Rotor (Läufer). Bei Drehzahlen von über 20.000 U/min
wirken gewaltige Fliehkräfte auf das Blechpaket und die rotierenden Massen.
Ein herkömmlicher Aluminium-Druckgussläufer würde diesen Belastungen nicht
standhalten und zerreißt.

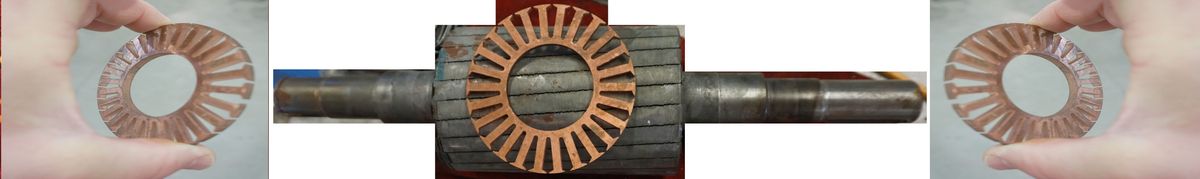

AQ Pluss Motoren hat für diese extreme Beanspruchung ein eigens entwickeltes
Konstruktionsverfahren etabliert: Anstelle konventioneller Konstruktionen
werden massiv gefertigte Kupferstäbe präzise in einen stabilen Kupferring
eingesetzt. Diese robuste Bauweise garantiert, dass der Läufer den enormen
Fliehkräften bei 20.000 bis 24.000 U/min dauerhaft standhält und ein sicherer
Lauf gewährleistet ist.
AQ Pluss Motoren: Ihr Partner für HF-Sonderlösungen
Ganz gleich, ob Sie eine Neuentwicklung planen, eine Reparatur eines
bestehenden HF-Antriebs benötigen oder ein spezielles Tüftlerprojekt umsetzen
wollen: AQ Pluss Motoren verfügt über die nötige Erfahrung und die
Fertigungsmöglichkeiten für Hochfrequenz-Anwendungen. Nutzen Sie das Know-how
im HF-Bereich für Ihre spezifische Applikation. Senden Sie uns einfach Ihre
technischen Anforderungen zu – wir prüfen die Machbarkeit und erarbeiten die
passende Lösung für Ihren Antrieb!
Verantwortlich für die Texteinstellung
Text oben, Formatierung CHATGBT 19.07.26
Text unten, Script Original Autor Karl Heinz Gendner 19.07.26
Elektromotor – HF-Wicklungen
Elektromotor – HF-Wicklungen – sind natürlich bei AQ Pluss Motoren auch machbar. Spezielle Tüftler haben spezielle Geräte entwickelt, damit die „super“ laufen, benötigen diese Elektromotoren, die mit bis zu 400 Hz laufen. 400 Hz (ist aus der Flugzeugbranche bekannt) (bringen hier?) einen zweipoligen E-Motor (knapp 3000 Umdrehungen an „Normaldrehzahl“ bei 50 Hz) sind das 8 x 50 Hz = 400 Hz = ca. 24000 Umdrehungen. Das kann ein normaler E-Motor natürlich nicht, der fliegt Ihnen um die Ohren. Also muss der korrekt „verändert“ werden. Angepasst an die achtfache Drehzahl. AQ Pluss Motoren hat hierfür wieder sein eigenes System entwickelt. Problematisch (mechanisch) ist eigentlich nur der Rotor, das Rotorblechpaket, das einem um die Ohren fliegt, wenn die Fliehkräfte halt zu hoch werden. Nimmt man allerdings Kupferstäbe in einen Kupferring eingesteckt, dann hält das eher stand. Genauso machen wir den Läufer, dass er die enormen Fliehkräfte bei 20000 Umdrehungen aushält. Der Stator ist da das kleine Problem, der wird berechnet und auf die Anforderungen gewickelt. Der Stator ist also der elektrische HF-Teil und der Rotor der mechanische HF-(Problem-)Fall. Wie auch immer, AQ Pluss sollte es können. Jetzt einfach Ihre Applikation schicken! Einfach mal den HF-E-Motor-Bereich nutzen!
