Kondensator defekt, Schrift verblasst? Unser Praxis-Leitfaden
zeigt, wie Sie die Kapazität bei Einphasenmotoren über Erfahrungswerte und
eine abschließende Strommessung sicher ermitteln können.

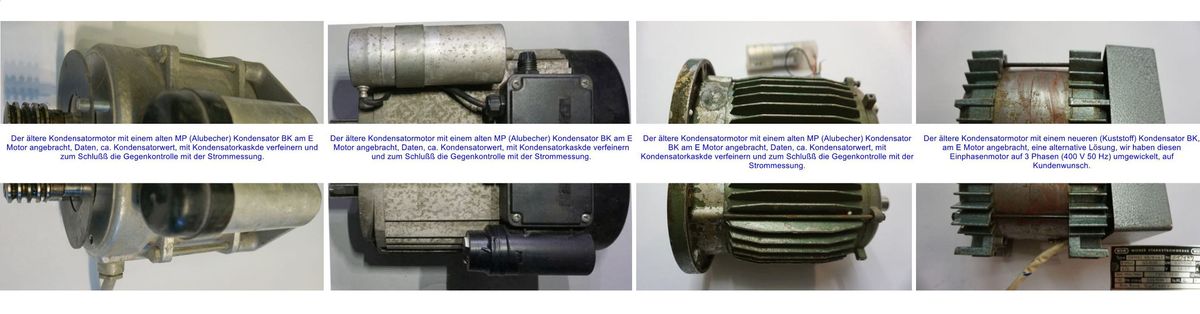

Wenn die Aufschrift auf dem Betriebskondensator eines Elektromotors
unleserlich ist, hilft Erfahrung. Am Beispiel eines 2,2 kW Kompressors zeigen
wir, wie Sie die Kapazität bestimmen und warum eine Strommessung schützt.

Elektromotor – unbekannter Kondensator, das kommt in der Reparaturpraxis
öfter mal vor. Das konkrete Praxisbeispiel des „Elektromotor – unbekannter
Kondensator“ folgt hier im Detail: Da hatten wir kürzlich eine
E-Mail-Anfrage bekommen über einen defekten Ein-Phasenkompressor-Motor.

Erst mal lagen uns nur die reinen mechanischen Daten vom Kompressor vor, und
das Ganze war dann auch noch komplett in spanischer Sprache verfasst. Damit
konnte ich (als Autor und Fachmann) erst einmal absolut nichts anfangen, da
die wesentlichen elektrischen Parameter für die Fehlersuche fehlten.

## Die Rekonstruktion der Motordaten

Nach einigem Nachfragen kamen dann erfreulicherweise noch ein paar wichtige
Nach-Infos über den betroffenen E-Motor. Gut, dann ging es endlich weiter.
Da kam bei der Leistung die Angabe 3 HP, das bedeutet umgerechnet 2,2 kW bei
uns. Die Spannung betrug 230 V. Da Deutschland und die spanischen Länder
identisch 50 Hz Frequenz im Stromnetz haben, passte das schon einmal.

Fehlte nur noch die Drehzahl des E-Motors. Diese Information kam kurze Zeit
später noch mit 2850 U/min nach, was auf einen zweipoligen Motor hinweist.
Vom mitgelieferten Bild her konnte man das Herkunftsland auf China oder
Italien abschätzen. Wichtig für die Reparatur: Es gab bei diesem Modell nur
einen Betriebskondensator, aber keinen zusätzlichen Anlaufkondensator.

Wenn die Beschriftung komplett fehlt

Das Hauptproblem bei der Instandsetzung: Die Aufschrift auf dem mittlerweile
defekten Kondensator war schlichtweg nicht mehr zu lesen. Die Kennzeichnung
war nach einigen Jahren des harten Betriebes unter widrigen Bedingungen
komplett verblasst. Mit diesen gesammelten Eckdaten und Informationen
zusammen kann man aber als Experte eine Kondensatorkapazität nach bewährten
Erfahrungswerten recht genau abschätzen.

Als Hilfe dient dabei eine spezielle Tabelle, die ich früher mal aus der
Praxis heraus erstellt habe (hier als gedanklicher Auszug dabei). Bei einem
Einphasenmotor mit 2,2 kW Leistung liegt der Wert für den
Betriebskondensator in der Regel im Bereich von etwa 60 bis 70 Mikrofarad.

## Die unverzichtbare Strommessung zum Schutz

Da das alles jedoch nur ungefähre Richt- und Erfahrungswerte sind, ist eine
anschließende Strommessung vom E-Motor zwingend erforderlich! Nimmt der
Ein-Phasen-Motor aufgrund einer zu geringen Kapazität zu wenig Strom auf,
kommt er unter Last nicht auf seine Nenndrehzahl, weil er die benötigte
Leistung nicht bringt. Die fatale Folge: Er brennt durch.

Andersherum gilt das Gleiche: Ist der gemessene Strom aufgrund einer zu hoch
gewählten Kapazität zu groß, brennt die Wicklung durch die thermische
Überlastung ebenfalls durch. Das alles muss nicht gleich und sofort beim
Einschalten passieren. Meist geht es langsam vor sich, der Motor wird im
Betrieb stetig heißer, bis die Isolation schließlich komplett versagt.

Verlassen Sie sich also nie blind auf Schätzungen, sondern überprüfen Sie
die Werte immer im realen Betrieb. Jetzt die Tabelle nutzen und sichergehen!
