Elektromotor – das Puzzleteil im Stator

Im Elektromotor befindet sich
das sogenannte Statorblechpaket.

Es bildet den magnetischen Kern
des Motors und ist entscheidend
für die Funktion.

In der klassischen Bauweise ist
dieses Blechpaket ein geschlossener
Ring.

Doch es gibt auch eine andere Lösung:

Das Statorblechpaket wird aus
einzelnen Segmenten aufgebaut –
vergleichbar mit einem Puzzle.

Problem – Wicklung im geschlossenen Stator

Eine Wicklung in ein geschlossenes
Blechpaket einzubringen, ist
sehr aufwendig.

Bei der sogenannten
Fädelwicklung müssen:

• Kupferdrähte durch die Nuten geführt werden
• Nutisolationen eingesetzt werden
• Windungen exakt positioniert werden

Dieser Vorgang ist zeitintensiv
und erfordert viel Erfahrung.

Praxisvergleich

Zum besseren Verständnis:

Man kann sich den Vorgang
wie das Annähen eines Knopfes
vorstellen.

Mit einem sehr langen Faden
durch einen extrem dicken Stoff.

Übertragen auf den Elektromotor
bedeutet das:

Der „Stoff“ ist viele Zentimeter dick
und jede Windung muss exakt sitzen.

Der Arbeitsaufwand ist entsprechend hoch.

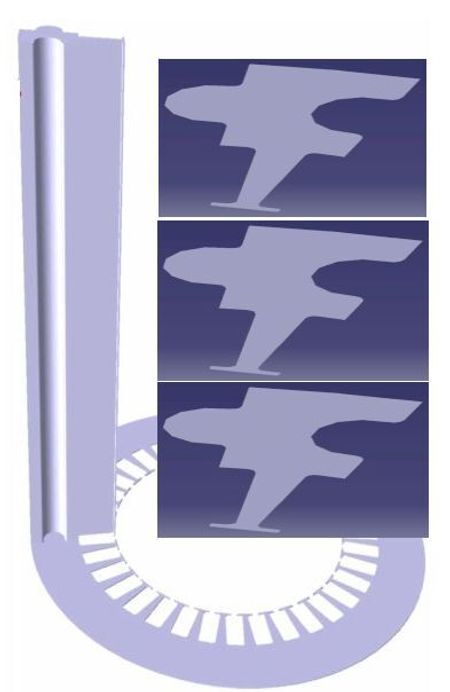

Lösung – Puzzletechnik im Statorbau

Um diesen Aufwand zu reduzieren,
wird das Statorblechpaket
in einzelne Segmente aufgeteilt.

Diese Segmente besitzen:

• Passverbindungen
• runde Zungen
• definierte Steckgeometrien

Die einzelnen Teile werden später
zu einem vollständigen Stator
zusammengesetzt.

Vorteil beim Wickeln

Der entscheidende Vorteil liegt
im Wickelprozess.

Die Wicklung kann:

• offen eingelegt werden
• ohne Durchfädeln erfolgen
• deutlich schneller montiert werden

Erst nach dem Wickeln werden
die Segmente:

• zusammengefügt
• mechanisch fixiert
• zum vollständigen Blechpaket ergänzt

Auswirkungen auf die Technik

Häufig wird angenommen,
dass segmentierte Statoren
Nachteile haben.

Typische Bedenken sind:

• höhere magnetische Verluste
• schlechtere Leitfähigkeit
• geringerer Wirkungsgrad

Die Praxis zeigt jedoch:

Diese Effekte sind minimal
und technisch vernachlässigbar.

Vorteile in der Praxis

Die Puzzletechnik bietet
klare Vorteile:

• deutlich reduzierte Montagezeit
• einfachere Reparatur
• bessere Zugänglichkeit
• flexible Fertigung

Gerade bei Sondermotoren
oder komplexen Wicklungen
ist dies ein großer Vorteil.

Einsatzbereiche

Diese Bauweise wird eingesetzt bei:

• Sondermotoren
• Reparaturarbeiten
• großen Elektromotoren
• schwer zugänglichen Wicklungen

Fazit

Die Puzzletechnik im Statorbau
ist eine durchdachte Lösung
für aufwendige Wicklungen.

Sie reduziert den Arbeitsaufwand
erheblich und erleichtert
die Instandsetzung.

Die technischen Nachteile sind
minimal und in der Praxis
kaum relevant.
