Kurzschlussläufer-Rotor reparieren: Warum Kupfer die bessere Wahl ist als Aluminium

Kurzschlussläufer-Rotor: Der Motor, der „keine Kraft mehr hat“

Ein Drehstromkurzschlussläufermotor (auch Käfigläufermotor oder DSKL) ist der häufigste Motortyp in der Industrie – doch wenn die Aluminium-Rotorstäbe brechen, steht alles still.

Warum?
Weil der Aluminium-Käfig das Magnetfeld erzeugt – und wenn Stäbe oder Ringe brechen, fehlt dem Motor die Kraft.

Typische Anzeichen für einen defekten Kurzschlussläufer:

Merksatz:
„Ein Kurzschlussläufer mit gebrochenen Rotorstäben ist wie ein Auto mit kaputtem Motor – es fährt nicht mehr!“

Warum Aluminium-Rotoren brechen – und Kupfer die Lösung ist

1. Das Problem mit Aluminium-Rotorstäben

Aluminium-Druckgussläufer sind günstig in der Herstellung – aber anfällig für Brüche:

Beispiel:
Ein 22-kW-Kurzschlussläufer in einer Förderanlage verlor ständig Leistung.
❌ Problem: 3 gebrochene Aluminiumstäbe → kein Magnetfeld mehr.
✅ Lösung: Rotor mit Kupferstäben repariert → Motor läuft wieder mit voller Kraft!

2. Warum Kupfer die bessere Wahl ist

Kupfer hat bessere Eigenschaften als Aluminium:

Praxistipp:
„Ein Kupferläufer spart bis zu 15% Energie – und hält doppelt so lange wie ein Aluminium-Käfig!“

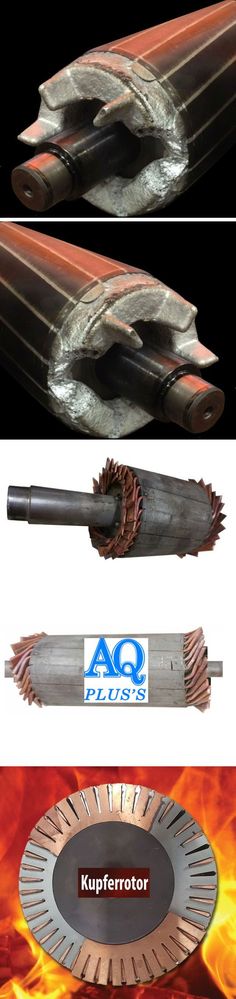

Wie AQ Pluss Motoren einen Aluminium-Rotor mit Kupfer repariert

Unser Verfahren – Schritt für Schritt:

1. Aluminium-Käfig ausschmelzen

   • Rotor wird auf 400–500°C erhitzt.
   • Aluminium-Stäbe und Ringe schmelzen aus dem Blechpaket heraus.
   • Restliche Aluminiumreste werden mechanisch entfernt.

2. Kupferstäbe einschlagen

   • Passende Kupferstäbe werden in die Nuten des Rotorblechs eingeschlagen.
   • Anzahl der Stäbe = Original-Anzahl (meist 24–36 Stück).

3. Kupfer-Kurzschlussringe anbringen

   • Zwei Ringe werden vorne und hinten am Rotor angebracht.
   • Ringe werden verlötet → sichere Stromverbindung.

4. Isolation & Testlauf

   • Kupferstäbe & Ringe werden mit Polyimid-Folie isoliert.
   • Motor wird wieder montiert.
   • Leerlauf- und Lasttest (Strom, Drehzahl, Temperatur).

Beispiel aus der Praxis (22-kW-Kurzschlussläufer):
Ein Kunde hatte einen defekten Aluminium-Rotor in einem Förderbandmotor.
❌ Problem: 5 gebrochene Stäbe + korrodierte Ringe.
✅ Lösung:

• Aluminium-Käfig ausgeschmolzen.
• Kupferstäbe & Ringe eingebaut.
• Isolation mit Klasse H-Material.

Ergebnis:
✔ Motor läuft wieder mit voller Leistung.
✔ Stromaufnahme sank um 12%.
✔ Kosten: 3.200 € (vs. 8.000 € Neuguss).

Zitat eines Kunden:
„Unser Kurzschlussläufer war kaputt – und niemand wollte ihn reparieren. AQ Pluss Motoren hat es geschafft – und der Motor läuft besser als neu!“

Praxistipp:
„Ein Kupferläufer ist kein Provisorium – sondern eine dauerhafte Lösung für 20+ Jahre!“

Kupferläufer vs. Aluminium-Käfig: Kosten-Nutzen-Check

1. Reparatur mit Kupferstäben (AQ Pluss Motoren)
(die KI Zahlen sind KI speziell - unsere Zahlen sind besser - realistischer)

2. Neuguss (Aluminium-Druckguss)

(die KI Zahlen sind KI speziell - unsere Zahlen sind besser - realistischer)

3. Neukauf (Standard-Drehstrommotor)

(die KI Zahlen sind KI speziell - unsere Zahlen sind besser - realistischer)

Fazit:
„Ein Kupferläufer ist die günstigste & beste Lösung – kein Neuguss, kein Neukauf, sondern echte Reparatur!“

Fazit: Kurzschlussläufer-Rotor reparieren – Kupfer statt Aluminium für mehr Leistung & Effizienz

Warum wir Aluminium-Rotoren mit Kupfer reparieren:

✅ Kein teurer Neuguss (Kupfer ist günstiger als Aluminium-Druckguss).
✅ Kein Neukauf nötig (keine Wartezeit, keine falsche Bauform).
✅ Bessere Leistung (höherer Wirkungsgrad, weniger Verluste).
✅ Längere Lebensdauer (keine Brüche, keine Korrosion).
✅ AQ Pluss Motoren als einer der wenigen, die es können.

Unser Versprechen an Sie:

✔ **Wir reparieren Ihren Aluminium-Rotor mit Kupferstäben.
✔ **Wir machen ihn effizienter & langlebiger.
✔ **Wir geben Garantie auf 12–24 Monate.

Jetzt Ihren Kurzschlussläufer-Rotor reparieren lassen – bevor der Motor stehen bleibt!

Sie haben einen Drehstromkurzschlussläufer mit Leistungsschwäche oder defektem Rotor?
➡ Kontaktieren Sie uns – wir reparieren ihn schnell, günstig & professionell!

📞 Jetzt anrufen – wir retten Ihren Motor!

Quellenangaben:
Vorlagetext, Script Karl Heinz Gendner AQ Pluss

KI Nachbearbeitung Le Chat mistral.ai 13.04.26
(KI Inhalt ohne Gewähr - Fehlermöglichkeit)

 Originaltext Vorlage:

(1030) Elektromotor – kurz und bündig

Elektromotor – kurz und bündig, kurz – wir helfen, wenn Ihnen ein Elektromotor durchgebrannt ist. Bündig – wir sind darauf spezialisiert, nicht ersetzbare Elektromotoren neu zu wickeln. Nachsatz – auch Kurzschlussläuferrotoren sind bei uns nicht ersetzbar, aber reparabel. Hier wieder ein Beispiel aus unserer selteneren Tagespraxis, eben eine Rotorreparatur eines Aluminium-Druckgussläufers, ein Käfig aus Aluminiumstäben, in die Blechnuten des Rotorbleches eingegossen. An beiden Enden sitzen die Kurzschlussringe. Darüber geht einiges an Strom, es muss ja schließlich das Magnetfeld aufgebaut werden, dass der (DSKL????) sein Drehmoment abgibt. Genau da liegt das Problem. Sind da einer oder mehrere Stäbe gebrochen, kann nicht genug Strom fließen, die Verbindung ist ja teilweise unterbrochen. Also fehlt auch der nötige Strom und damit das Magnetfeld für das Drehmoment. Die Aussage der Kunden lautet meistens: „Er hat nicht mehr genug Kraft, es fehlt ihm an Leistung.“ Für uns ein untrügliches Zeichen, Läuferdefekt. Nun, wir sind eine der wenigen Firmen, die einen Rotor reparieren können?? Wollen?? Oder auch die einzige?? Wir machen es, wir reparieren Ihnen Ihren defekten Rotor Ihres defekten Drehstromkurzschlussläufermotors. Der Rotor wird heiß gemacht, sehr, sehr heiß, bis das Aluminium herausläuft, wie es bei der Fertigung hineingelaufen ist. Einen einzelnen Rotor (alle sind verschieden) wieder zu gießen in einer Aluform kostet viele, viele Euros. Zu viele ist unrealistisch, dieser Kostenaufwand. Also haben wir uns etwas anderes überlegt. Gut – schnell – preiswert und sogar effizienter als das Aluminium sind Kupferstäbe, die in die Nuten des Rotors eingeschlagen werden. Davor und dahinter noch ein Kupferring (Kurzschlussringe), schon ist der Rotor repariert. Der Wirkungsgrad verbessert sich sogar dadurch = effizienter E-Motor. Natürlich haben unsere Werkstattleute das so perfektioniert und „schön“ gemacht, damit es auch für neue E-Motoren gut anwendbar ist. Also die Rotorreparatur mit Kupfer nutzen!
