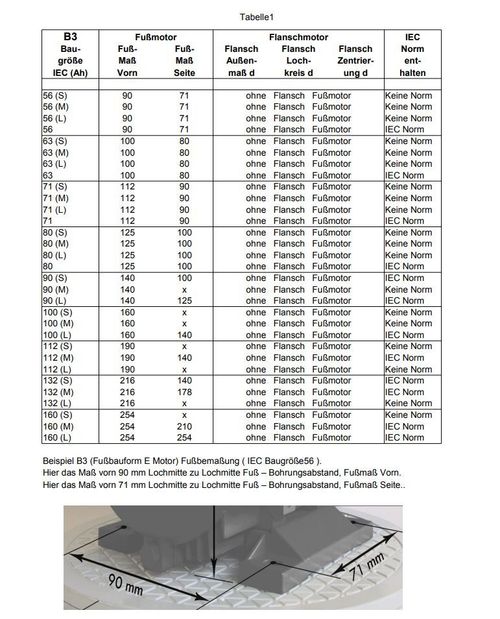

Elektromotor Baugrößen und Bauformen als Tabelle

Elektromotoren in Baugrößen und Bauformen
lassen sich am besten tabellarisch darstellen.

(Selbst wenn das ein doppelter Content wird, das Thema ist zu wichtig
um es mit einer Bearbeitung (3.5.2026) zu belassen, eine Ergänzung

hier ... nochmal; Thema Maße in Tabellen.)

Die bereitgestellte Tabelle ermöglicht
einen schnellen Überblick über:

Baugrößen nach IEC-Norm
passende Bauformen
relevante Maßdaten

Warum Tabellen unverzichtbar sind

In der Praxis zählt Geschwindigkeit.
Eine strukturierte Tabelle bietet:

direkten Größenvergleich
klare Zuordnung von Bauformen
schnelle Entscheidungsgrundlage

Gerade bei Austausch oder Planung
spart das wertvolle Zeit.

Baugrößen nach IEC-Norm im Vergleich

Die klassischen D-Motoren bzw.
IEC-Normmotoren folgen festen Rastermaßen.

Das bedeutet:

standardisierte Wellenhöhen
definierte Befestigungsmaße
kompatible Einbausituationen

Innerhalb der Tabelle lassen sich somit:

nächstkleinere Baugröße
passende Standardgröße
nächstgrößere Alternative

einfach identifizieren.

Bauformen systematisch gerastert

Die Bauformen sind strukturiert aufgebaut,
typisch im Raster „2 / 3 / 2“:

Grundbauformen
Fuß- und Flanschvarianten
kombinierte Bauformen

Typische Ausführungen:

Fußmotor (B3)

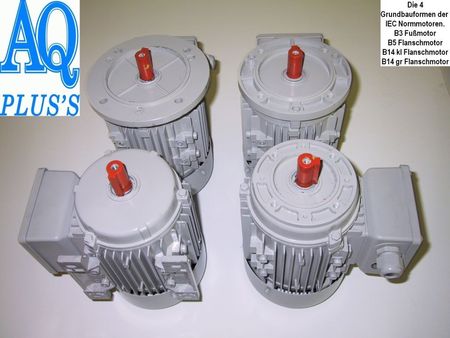

Flanschmotor (B5, B14 groß / klein)
Fuß-Flansch (B35, B34)

Diese Struktur erleichtert die Auswahl
für konkrete Einbausituationen erheblich.

Verlinkte Maßbilder für mehr Klarheit

Ein wesentlicher Vorteil der Tabelle:

Die einzelnen Werte sind direkt
mit bemaßten Zeichnungen verknüpft.

Das ermöglicht:

visuelle Kontrolle der Maße
Vermeidung von Einbaufehlern
sichere Planung im Detail

Nutzen in der Praxis: Ersatz oder Reparatur

Ein entscheidender Anwendungsfall
ist der Vergleich bei Motorschäden.

Ist ein Elektromotor durchgebrannt,
kann die Tabelle schnell klären:

entspricht der Motor der IEC-Norm?
ist ein Standardersatz möglich?

Fall 1: Normmotor

Passt der Motor in die Norm,
ist ein kurzfristiger Austausch möglich.

Fall 2: Sondermotor

Weicht der Motor von der Norm ab,
wird es komplexer:

kein Standardersatz verfügbar
mechanische Anpassungen nötig
Stillstandskosten steigen

Die Lösung für nicht ersetzbare Motoren

Genau hier liegt die Spezialisierung
von AQ Pluss Motoren.

Wenn kein Normmotor passt:

Neuwicklung statt Austausch
Originalmaße bleiben erhalten
Funktion wird vollständig wiederhergestellt

Diese Nische betrifft insbesondere:

ältere Anlagen
Sonderbauformen
kundenspezifische Motoren

Fazit: Tabelle als Entscheidungswerkzeug

Die Baugrößentabelle ist mehr als
nur eine Übersicht.

Sie ist ein praxisnahes Tool für:

Auswahl
Vergleich
Ersatzbewertung

Und im Zweifel der erste Schritt
zur richtigen Reparaturentscheidung.

Nutzen bringt Nutzen:
Baugrößentabelle einsetzen –
AQ Pluss Motoren nutzen!
