Elektromotor – falsch verschaltet

Wenn der Elektromotor die falsche Spannung bekommt

Elektromotor – falsch verschaltet?
Eigentlich nicht. In diesem Praxisbeispiel war der Elektro-
motor technisch korrekt verschaltet, allerdings wurde er an
der falschen Spannung betrieben. Genau das führte innerhalb
weniger Sekunden zum kompletten Motorschaden.

Solche Fälle erleben wir im Reparaturalltag immer wieder.
Häufig steckt keine böse Absicht dahinter, sondern einfach
eine unglückliche Verkettung von Umständen.

Oder anders gesagt:
Falscher Stecker, falsche Steckdose.

Praxisbeispiel aus dem Werkstattalltag

Ein Kunde betrieb mehrere Elektromotoren mit Frequenz-
umrichtern. Zwischen Frequenzumrichter und Elektromotor
waren CEE-Kupplungen installiert, damit verschiedene Pumpen
wahlweise angeschlossen werden konnten.

Technisch war diese Lösung allerdings problematisch und
nicht ungefährlich.

Die Idee dahinter war ursprünglich nachvollziehbar:
In der Halle stand kein klassischer 400-Volt-Drehstrom zur
Verfügung. Deshalb kamen 230-Volt-Frequenzumrichter zum
Einsatz.

Diese Frequenzumrichter erzeugten aus der vorhandenen
Einphasen-Netzspannung ein dreiphasiges 230-Volt-Netz für
die angeschlossenen Elektromotoren.

Damit nicht für jede einzelne Pumpe ein eigener Frequenz-
umrichter angeschafft werden musste, wurden die Motoren über
CEE-Steckverbindungen flexibel angeschlossen.

Der entscheidende Fehler

Genau hier entstand später das Problem.

Ein neuer Mitarbeiter sollte eine Pumpe anschließen.
Für ihn sah alles nach einem normalen CEE-Anschluss aus.
Also steckte er den Motor kurzerhand in die nächstgelegene
400-Volt-Steckdose.

Das Ergebnis:
Puff – Ende – Motortod.

Warum der Elektromotor sofort zerstört wurde

Der Elektromotor war intern auf dreimal 230 Volt im
Dreieckbetrieb verschaltet.

UMotor=3×230VU_{Motor}=3\times230VUMotor​=3×230V

Die normale CEE-Steckdose lieferte jedoch klassische
400 Volt Drehstrom.

UNetz=3×400VU_{Netz}=3\times400VUNetz​=3×400V

Dadurch erhielt die Wicklung eine deutlich zu hohe Spannung.
Die Folge war eine massive Überlastung der Isolation und ein
sofortiger Wicklungsschaden.

Innerhalb kürzester Zeit war der Elektromotor durchgebrannt.

Nicht ersetzbarer Elektromotor

Besonders problematisch war in diesem Fall, dass der
beschädigte Elektromotor kein Standardmotor war.

Es handelte sich um einen speziell an das Pumpengehäuse
angepassten Elektromotor. Ein einfacher Austausch gegen
einen neuen Standardmotor war deshalb nicht möglich.

Genau in solchen Situationen bleibt häufig nur noch die
fachgerechte Reparatur.

Neu wickeln statt ersetzen

Der Elektromotor wurde anschließend neu gewickelt und
vollständig instand gesetzt.

Technisch betrachtet war der Schaden klar:
Die Wicklung hatte die falsche Betriebsspannung erhalten und
war dadurch thermisch zerstört worden.

Solche Fehler passieren schneller, als viele vermuten.
Gerade bei umgebauten Anlagen, Sonderlösungen oder steck-
baren Frequenzumrichter-Systemen entstehen Risiken, wenn
Spannungen und Anschlussarten nicht eindeutig gekennzeichnet
sind.

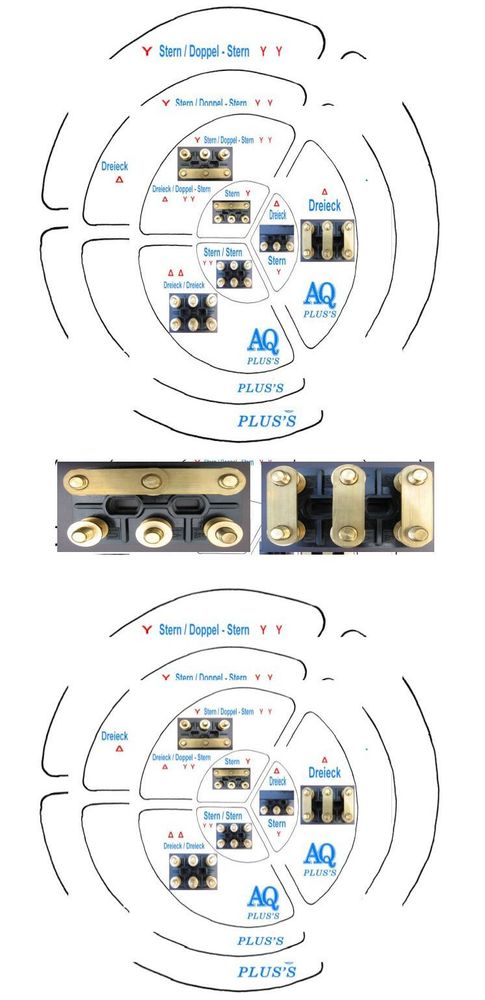

Unterschiedliche Verschaltungen beim Elektromotor

Zurück zur Überschrift:
Elektromotor – falsch verschaltet.

Für den Betrieb am 230-Volt-Frequenzumrichter war die
Dreieckschaltung absolut korrekt. Für den direkten Anschluss
an ein normales 400-Volt-Drehstromnetz dagegen war sie
fatal.

Genau deshalb sind eindeutige Kennzeichnungen und technische
Dokumentationen bei solchen Anlagen besonders wichtig.

Reparaturmöglichkeiten nutzen

Ein durch falsche Spannung beschädigter Elektromotor muss
nicht automatisch verschrottet werden. Viele Wicklungs-
schäden lassen sich durch professionelles Neu wickeln
wirtschaftlich reparieren.

Besonders bei nicht ersetzbaren Elektromotoren ist die
Instandsetzung häufig die einzige praktikable Lösung.

Nutzen Sie professionelle Reparaturmöglichkeiten für Ihren
Elektromotor.

Denn:
AQ Pluss nutzen - bringt Nutzen.

Obiger Text, eine Nachbearbeitung und Formatierung von CHATGBT am 12.05.2026

Unten der Text, ein Original Script (unbearbitet) vom Autor Karl Heinz Gendner

Elektromotor – falsch verschaltet

Elektromotor – falsch verschaltet, nein, richtig – aber an der falschen Spannung angeschlossen. Ein Beispiel aus unserer Tagespraxis – nicht nachahmenswert, uns bringt es aber einen kleinen Auftrag. Stichwort „falscher Stecker, falsche Steckdose“. Ein Kunde hatte einen Elektromotor an einem Frequenzumrichter angeschlossen. Das Fatale daran: eine CEE-Kupplung war dazwischen, warum auch immer. Keine sinnvolle Sache und gefährlich. Es passierte, was passieren musste. Verschiedene E-Motoren wurden wahlweise an den Frequenzumrichter eingesteckt, angeschlossen. Nun, ein Kollege sollte den E-Motor mit der Pumpe anschließen. Kein Problem, den Stecker der Pumpe in die nächste Steckdose. Puff – Ende – Motortod. Der E-Motor war auf dreimal 230 V geschaltet. Die Steckdose hatte aber die normalen 400 V, nun, deshalb Puff – Ende - Motortod. Das war ein nicht ersetzbarer E-Motor, ein an das Pumpengehäuse angepasster E-Motor. Da geht nur eine Reparatur, neu wickeln, genauer, AQ Pluss Motoren wickeln. Der E-Motor wurde neu gewickelt, Auftrag abgewickelt, alles erledigt. Insofern eigentlich nichts Besonderes. Noch mal den Rückgriff auf „Elektromotor – falsch verschaltet“. Diese Schaltung des E-Motors auf 230 V dreiphasen-Dreieck hatte folgenden Hintergrund: Die Halle, in der die Pumpen eingesetzt wurden, hatten keinen „Drehstrom“, also keine 400 V Kraftstrom. Die Idee stand dahinter: Einen 230 V Frequenzumrichter einsetzen, der die Einphasenspannung vom Lichtstromnetz nimmt und diese auf drei Phasen 230 V Drehstrom-„Netz“ ausgibt(?). Damit nicht für alle Pumpen ein Frequenzumrichter angeschafft werden musste, nahm man nur zwei FU und machte alles steckbar mit den CEE-Kupplungen. Es kam, wie es kommen musste. Der neue Kollege wusste es nicht, jetzt weiß er es. Zurück zur Überschrift: „Elektromotor – falsch verschaltet“: Für die eine Anwendung ja, für die andere Anwendung nein. Jetzt die Reparatur (erforderlich) nutzen!
