Ein Elektromotor brennt oder verbrennt – beide Begriffe treffen die Realität
erstaunlich gut. Allerdings geschieht dies fast ausschließlich im Inneren des
Gehäuses. Eine Brandaustragung nach außen ist extrem selten. Im Schadensfall
können im Innenraum Temperaturen von deutlich über 400 Grad Celsius entstehen.

In unserer Praxis hatten wir in den vergangenen drei Jahren einen prägnanten
Fall, bei dem diese kritische Grenze überschritten wurde. Woher wir das so

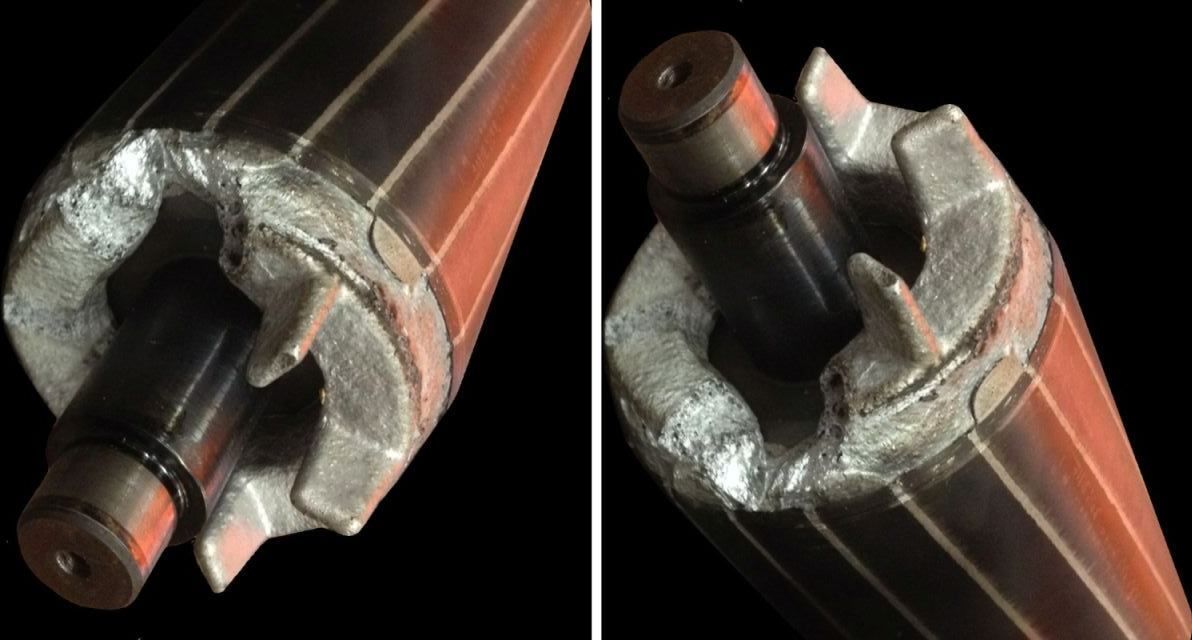

genau wissen? Der Läufer – auch als Rotor oder Anker bekannt – war schlichtweg
geschmolzen.


Der Kurzschlussläufer und der Schmelzpunkt von Aluminium

In die Nuten des gepressten Eisenblechpakets eines Standardläufers sind
Aluminiumstäbe eingegossen. An den Stirnseiten sind diese Stäbe mit zwei
Kurzschlussringen fest verbunden. Diese Konstruktion verleiht dem Asynchronmotor
seinen Namen: Kurzschlussläufer.

Aluminium beginnt ab einer Temperatur von etwa 600 Grad Celsius zu schmelzen,
jedoch verliert das Material im Verbund schon weit vor dieser Marke seine

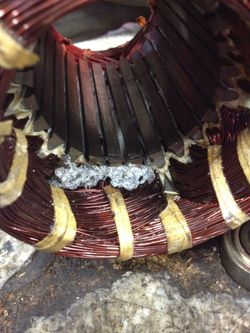

Formstabilität. Ist am Rotor sichtbar Aluminium aus den Nuten ausgetreten oder
geschmolzen, herrschte im Motorinnenraum eine verheerende Hitzeentwicklung von
über 400 Grad Celsius.


Warum steigen die Temperaturen im Motor so extrem an?

Die heutige Standardwicklung für Elektromotoren ist meist für die Wärmeklasse
F (bis 155 Grad Celsius Dauerbelastung) ausgelegt. Je nach Betriebssituation
hält die Isolierung kurzzeitigen Überlastungen stand, bevor sie schmilzt.

Ein extremer Temperaturanstieg auf über 400 Grad Celsius passiert vor allem
dann, wenn wichtige Schutzmechanismen im System fehlen:
- Keine Temperaturüberwachung der Wicklung durch Kaltleiter (PTC/NTC)
- Kein Bimetallschalter (Klixon) in den Wicklungsköpfen
- Keine adäquate Stromüberwachung (Motorschutzschalter)
- Einzig eine einfache Netzsicherung sichert den Stromkreis ab

Fehlen diese Absicherungen, läuft der Elektromotor bei Blockade oder
Phasenausfall ungebremst heiß, bis das Material nachgibt.


Offene Bauformen bergen ein höheres Brandrisiko

Man könnte meinen, dass solche extremen Schäden nur bei großen Industriemotoren
auftreten. In unserem Praxisbeispiel handelte es sich jedoch um einen kleinen
0,37 kW Drehstrommotor in offener Bauform (Schutzart IP00). Gerade diese
offenen Motoren bergen bei einem Innenschaden ein höheres Risiko, dass heiße
Schmelzpartikel oder Flammen nach außen getragen werden.


Läuferreparatur bei AQ Pluss Motoren: Verstaben mit Kupfer

Ein geschmolzener Rotor ist ein erweiterter Schaden, der das standardmäßige
Neuwickeln und Neulagern überschreitet. Während viele Werkstätten hier aufgeben
müssen, bietet AQ Pluss Motoren spezialisierte Reparaturverfahren an:

1. Ausschmelzen und Neuvergießen: Das beschädigte Aluminium wird komplett
   entfernt und der Läufer neu vergossen.

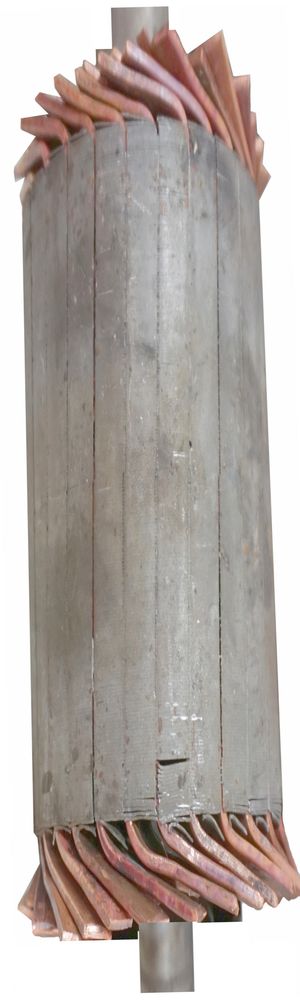

2. Verstaben mit Kupfer: Diese von uns bevorzugte Alternative ist extrem
   effizient. Die leeren Nuten im Blechpaket werden präzise mit Kupferstäben
   befüllt. Die überstehenden Enden werden umgeknickt und mit den neu
   eingesetzten Kurzschlussringen sauber verlötet.

Positive Begleiterscheinung: Da Kupfer eine deutlich bessere elektrische
Leitfähigkeit als Aluminium besitzt, steigt der Wirkungsgrad des reparierten
Elektromotors nach dem Verstaben spürbar an. Bei Neumotoren in kleinen
Stückzahlen nutzen wir ein vergleichbares Verfahren mit präzisen Drehteilen.


AQ Pluss Motoren nutzen!

Ganz gleich, ob Ihr Elektromotor neu gewickelt werden muss oder ein schwerer
Rotorschaden vorliegt: AQ Pluss Motoren besitzt das Know-how und die technischen
Möglichkeiten, selbst komplex geschädigte Läufer fachgerecht instand zu setzen.

Nutzen bringt Nutzen – nutzen Sie die Spezialexpertise von AQ Pluss Motoren!
