Die Reparatur von Außenläufermotoren wirtschaftlich bewerten
Wann lohnt sich die Reparatur eines Außenläufermotors
mit 400V Drehstrom (oder 230 V) ??
Vorteile bei Ventilatoren, Funktionsweise und Alternativen im Überblick.
Lohnt sich die Reparatur bei einem 400V (230V )
Außenläufermotor ??
Entdecken Sie Aufbau, Besonderheiten und Einsatzzwecke
im Vergleich zum Standardmotor.
Wann lohnt sich die Reparatur eines Außenläufermotors
mit 400V Drehstrom (oder 230 V) ??
Vorteile bei Ventilatoren, Funktionsweise und Alternativen im Überblick.

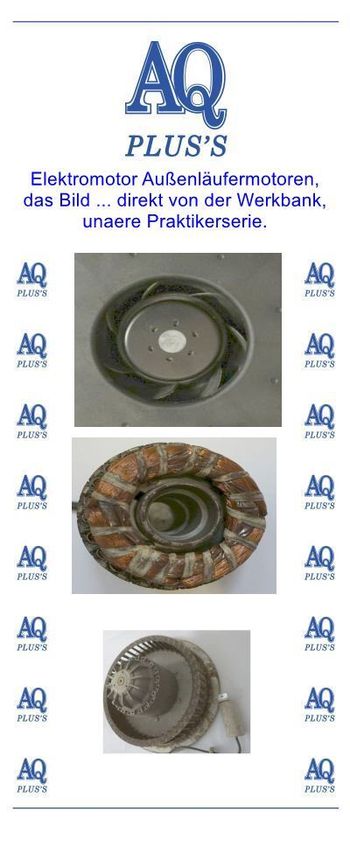

Außenläufermotor 400V D Mot 3 Bilder direkt von unserer WerkbankAußenläufermotoren rechnen sich im Allgemeinen nicht zur Reparatur – gerade
bei standardisierten Lüftungsanlagen und kleineren Gebläsen. Das liegt vor
allem an den kompakten Bauformen, den oft verklebten Gehäuseteilen sowie den
spezifischen Fertigungsverfahren der Serienhersteller. Dennoch erreicht uns
ab und zu auch ein solcher kleiner oder mittlerer Außenläufermotor in der
Werkstatt. Bei Spezialanfertigungen, Sonderspannungen oder nicht mehr
lieferbaren Ersatzaggregaten lohnt sich der genaue Blick auf eine mögliche
Instandsetzung.
Das Konstruktionsprinzip: Funktionsweise im Umkehrprinzip
Der wesentliche Unterschied liegt in der konstruktiven Umkehrung des klassischen
Aufbaus. Beim normalen Standard-Elektromotor dreht sich die innenliegende
Welle mit dem Rotor – daher stammt auch der Name. Die feststehende Wicklung
(der Stator) befindet sich im äußeren Gehäuse.
Beim Außenläufermotor ist dies exakt umgekehrt:
* Der Stator mit der Wicklung steht innen fest auf einer zentralen Achse.
* Das äußere Gehäuse nimmt die Magnete oder den Kurzschlusskäfig auf und dreht
sich als Rotor um den feststehenden Kern.
Dieser Aufbau sorgt für eine äußerst kompakte Bauform, da das anzutreibende
Bauteil direkt auf dem rotierenden Gehäuse befestigt werden kann.
Präzise Alternative für Axialventilatoren und Lüftungstechnik
Außenläufermotoren können eine hochpräzise und platzsparende Alternative zu
klassischen Normmotoren sein. Besonders bei Axialventilatoren und Radialgebläsen
werden diese Antriebe bevorzugt eingesetzt. Da die Lüfterflügel direkt an
der Außenseite des Motorgehäuses montiert werden, entfallen zusätzliche
Kupplungen, Riemenscheiben oder lange Antriebswellen. Das spart nicht nur
wertvollen Bauraum in Lüftungskanälen, sondern sorgt auch für eine effektive
Kühlung des Motors direkt durch den erzeugten Luftstrom.
Gegenüberstellung: Innenläufer vs. Außenläufer
* Standardmotor (Innenläufer):
- Drehendes Teil: Innenliegende Welle / Rotor
- Feststehendes Teil: Äußerer Stator mit Gehäuse
- Hauptvorteil: Standardisiert, sehr gut zu reparieren (Neu wickeln, Lagern)
- Typische Anwendung: Maschinenbau, Pumpen, klassische Industrieantriebe
* Außenläufermotor:
- Drehendes Teil: Äußeres Gehäuse / Außenrotor
- Feststehendes Teil: Innenliegende Achse mit Statorwicklung
- Hauptvorteil: Extrem kompakte Bauform, direkte Laufradmontage
- Typische Anwendung: Axial- und Radialventilatoren, Kältetechnik, Lüftung
Wann sich eine Reparatur im Einzelfall dennoch lohnt
Obwohl der Neukauf bei Standardanwendungen meist günstiger ist, gibt es klare
Ausnahmen. Wenn ein Außenläufermotor in einer maßgeschneiderten Industrieanlage
verbaut ist, führen lange Lieferzeiten für Ersatzmotoren oft zu kostspieligen
Stillstandzeiten. In solchen Fällen ist die gezielte Neuwicklung oder der
Austausch der Lagerung durch einen Spezialisten eine wirtschaftliche und
schnelle Lösung, um die Anlage wieder in Betrieb zu nehmen.
AQ Pluss nutzen – bringt Nutzen!
Verantwortlich für die Texteinstellung
Text oben, Formatierung CHATGBT 19.07.26
Text unten, Script Original Autor Karl Heinz Gendner 19.07.26
Ventilatormotor Außenläufermotor Drehstrom 400 V
(oder auch bei einem 230 V Einphasenmotor)
Außenläufermotoren rechnen sich im Allgemeinen nicht zum Reparieren, gerade bei Lüftungsanlagen. Doch ab und zu haben wir auch mal so einen kleinen oder mittleren Außenläufermotor, der halt in der Umkehrung innen steht und außen sich dreht. Beim normalen, dem Standard-Elektromotor, dreht sich ja der Rotor, deshalb heißt er auch so. Außenläufermotoren können eine präzisierte Alternative zu den Standardmotoren sein. Gerade bei Axialventilatoren werden diese gerne eingesetzt.
