Elektromotor – Rotorbruch erkennen

Ein Rotorbruch gehört zu den
klassischen Schäden bei
Käfigläufermotoren.

Das Tückische dabei:

Der Schaden entsteht selten
plötzlich.

In der Praxis entwickelt sich
ein Rotorbruch meist langsam
und bleibt lange unentdeckt.

Was passiert beim Rotorbruch?

Im Rotor eines Elektromotors
befinden sich leitfähige Stäbe,
meist aus Aluminium.

Diese sind über sogenannte
Kurzschlussringe verbunden
und bilden den Stromkreis.

Kommt es zu einem Bruch
einzelner Stäbe, wird dieser
Stromfluss gestört.

Die Folge:

Das Drehfeld wirkt nicht mehr
gleichmäßig auf den Rotor.

Typische Symptome im Betrieb

Ein Rotorbruch zeigt sich nicht
durch einen einzelnen Fehler,
sondern durch eine Kombination
mehrerer Auffälligkeiten.

Typisch sind:

• schwerer Anlauf des Motors
• unruhiger Lauf im Betrieb
• schwankende Drehzahl
• spürbarer Leistungsverlust
• erhöhte Stromaufnahme

Oft werden diese Symptome
zunächst anderen Ursachen
zugeordnet.

Geräusche und Vibrationen

Ein besonders deutlicher Hinweis
sind akustische Veränderungen.

Typisch sind:

• dumpfes Brummen unter Last
• rhythmische Geräusche
• spürbare Vibrationen

Ursache ist ein gestörter
Magnetfluss im Rotor.

Das Drehfeld „zieht“ nicht mehr
gleichmäßig.

Thermische Auffälligkeiten

Ein Rotorbruch führt fast immer
zu zusätzlicher Erwärmung.

Gründe dafür sind:

• ungleichmäßige Stromverteilung
• lokale Überlastungen
• erhöhte Verluste im Rotor

Diese Wärme belastet zusätzlich:

• die Wicklung
• die Lager
• das gesamte System

Ursachen für Rotorbrüche

Rotorbrüche entstehen selten
ohne äußere Einflüsse.

Typische Ursachen sind:

• hohe mechanische Belastung
• häufige Start-Stopp-Zyklen
• Anlauf unter Volllast
• Materialermüdung

Auch begünstigend wirken:

• Unwucht im System
• falsche Ausrichtung
• Überlastbetrieb

Diagnose in der Praxis

Die eindeutige Diagnose ist
nicht immer einfach.

Mögliche Prüfmethoden:

• Stromaufnahme unter Last messen
• Schwingungsverhalten analysieren
• Vergleich mit Referenzwerten

Oft zeigt sich der Schaden
erst eindeutig nach Demontage
des Rotors.

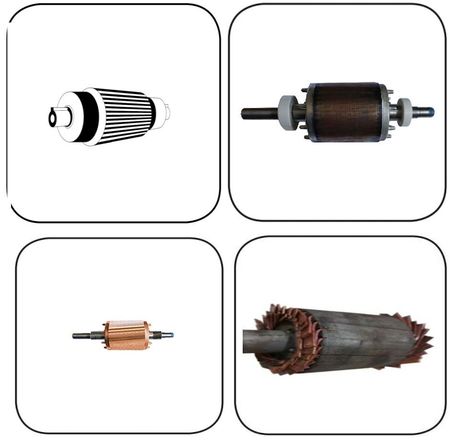

Reparatur statt Austausch

Ein Rotorbruch bedeutet nicht,
dass der Elektromotor ersetzt
werden muss.

Je nach Schadensbild sind möglich:

• Rotorverstabung mit Kupferstäben
• Teilinstandsetzung
• komplette Überholung

Die passende Lösung hängt
von Bauform und Einsatz ab.

Wann sollte gehandelt werden?

Ein wichtiger Punkt:

Nicht zu lange warten.

Ein unbehandelter Rotorbruch
führt häufig zu Folgeschäden:

• Wicklungsschäden
• Lagerschäden
• Totalausfall

Frühes Eingreifen spart
Zeit und Kosten.

Fazit

Ein Rotorbruch kündigt sich
in vielen Fällen deutlich an.

Wer die Symptome kennt
und richtig einordnet,
kann rechtzeitig reagieren.

Die Reparatur ist in vielen Fällen
wirtschaftlich sinnvoll und
technisch gut umsetzbar.

Haben Sie den Verdacht
auf einen Rotorbruch?

Dann jetzt den Elektromotor
prüfen lassen!
