Elektromotor aus Kunststoff, geht nicht, dreht nicht,
allerdings als Modell sehr gut geeignet um
einiges in Abläufen zB zu testen
Elektromotor aus Kunststoff, das geht natürlich
nicht funktional, aber als Übungsstück zum
Beispiel ist es gut geeignet
Elektromotor aus Kunststoff, ein MessemodellEin Elektromotor aus Kunststoff klingt zunächst ungewöhnlich. Tatsächlich
wäre ein funktionsfähiger Elektromotor, dessen magnetisch wirksame
Bauteile vollständig aus Kunststoff bestehen, kaum realisierbar.
Kunststoffe besitzen nicht die ferromagnetischen Eigenschaften, die für
die Erzeugung und Führung magnetischer Felder erforderlich sind.
Als Entwicklungs- und Testmodell eröffnet ein Kunststoffaufbau jedoch
interessante Möglichkeiten. Genau hier kommt moderne 3D-Drucktechnik ins
Spiel. Mit ihrer Hilfe lassen sich komplexe Bauteile schnell, präzise
und vergleichsweise kostengünstig herstellen.

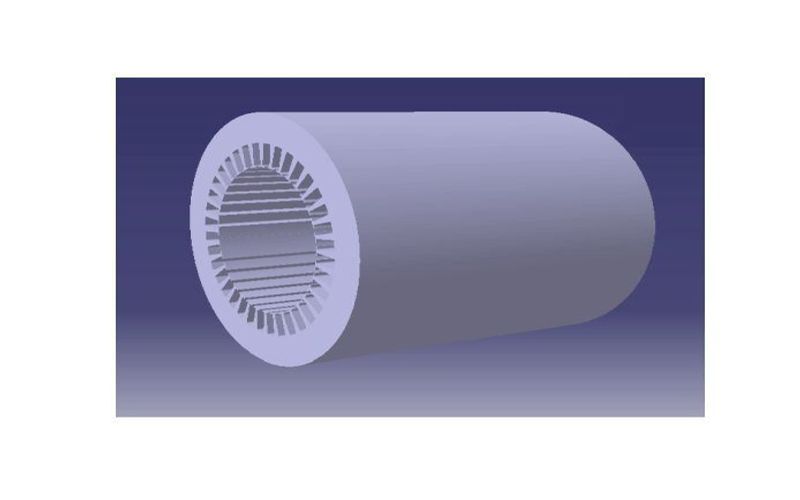

Für ein aktuelles Entwicklungsprojekt wurde ein Statormodell aus
insgesamt 36 einzelnen Segmenten gefertigt. Jedes Segment bildet eine
Nut des späteren Stators nach. Zusätzlich wurden zwei Reserveteile
produziert, um mögliche Beschädigungen während der Entwicklungsphase
auszugleichen.
Nach der Montage entsteht ein vollständiger Stator, der die spätere
Geometrie eines realen Elektromotors exakt nachbildet. Zwar besitzt das
Modell keine magnetischen Eigenschaften, für viele Entwicklungsschritte
ist dies jedoch nicht erforderlich.
Der entscheidende Vorteil liegt in den deutlich geringeren Kosten. Im
Vergleich zu einem Prototypen aus Elektroblechen können
3D-gedruckte Kunststoffmodelle die Entwicklungsaufwendungen erheblich
reduzieren. Dadurch werden Tests wirtschaftlicher und neue Ideen lassen
sich schneller umsetzen.
Besonders bei der Entwicklung neuer Wickeltechniken bietet das
Kunststoffmodell wertvolle Erkenntnisse. Der Einbau von Nutisolationen,
das Einbringen spezieller Materialien oder das Testen neuer
Fertigungsverfahren können bereits am Modell untersucht werden.
Schon scheinbar einfache Arbeitsschritte zeigen in der Praxis oft
unerwartete Herausforderungen. Wie verhält sich die Nutisolation bei
automatisierter Verarbeitung? Wie kann ein Gel präzise aufgebracht
werden? Welche Toleranzen müssen berücksichtigt werden? Solche Fragen
lassen sich durch praktische Versuche beantworten.
Darüber hinaus spielt die Automatisierung eine wichtige Rolle. Moderne
Wickelverfahren sollen künftig zunehmend durch Roboter unterstützt
werden. Damit dies zuverlässig funktioniert, müssen Bewegungsabläufe,
Werkzeuge und Prozessschritte zunächst umfangreich getestet werden.
Genau hier zeigt das Kunststoffmodell seine Stärken. Anpassungen können
schnell umgesetzt werden, ohne jedes Mal einen kostenintensiven
Metallprototypen fertigen zu müssen. Entwicklungszeiten verkürzen sich
und Risiken werden frühzeitig erkannt.
Die Kombination aus Elektromotoren-Know-how und moderner
3D-Drucktechnologie eröffnet neue Wege bei der Entwicklung zukünftiger
Fertigungsprozesse. Kunststoff ersetzt dabei nicht die bewährten
Elektrobleche im späteren Motor, ermöglicht jedoch eine deutlich
wirtschaftlichere Erprobung neuer Verfahren.
So wird aus einem scheinbar einfachen Kunststoffmodell ein wichtiges
Werkzeug für Innovation, Prozessentwicklung und die Optimierung moderner
Elektromotorenfertigung.
AQ Pluss nutzen - bringt Nutzen !!
Verantwortlich für die Texteinstellung
Text oben, Formatierung CHATGBT 14.06.26
Text unten, Script Original Autor Karl Heinz Gendner 14.06.26
Elektromotor aus Kunststoff
Elektromotor aus Kunststoff, geht nicht, dreht nicht, allerdings als Modell sehr gut geeignet. Wir haben mal 38 Teile aus einem 3D-Drucker bestellt, 36 Nuten = 36 Streifen an Segmenten, die zusammen einen runden Stator ergeben. Warum dann 38 teile, nun, zwei sind eine Reserve, wenn ein Teil beschädigt wird. Wie eingangs erwähnt, Kunststoff hat nicht die magnetischen Eigenschaften, wie Bleche (ferromagnetische Metall-Laminate). Muss erst mal auch nicht. Die Kosten von Kunststoff zu Blech als Prototyp liegen ungefähr bei eins zu sieben. An diesem Kunststoffmodell können wir unsere neue Wickeltechnik erst manuell und später auch maschinell erproben. Schon der manuelle und später maschinelle Eintrag der Nutisolation, das Applizieren eines Gels, wirft Probleme auf, die anhand von Versuchen gelöst werden müssen. Selbst die Fertigung mit einem Roboter muss erst ausgetestet werden. Kommen wir zurück auf den Kunststoffkorpus aus 36 Segmenten und ziehen daraus das Fazit: Ein Kunststoffmodell aus dem 3D-Drucker senkt die Entwicklungskosten doch beachtlich. Hier ist AQ Pluss Motoren wieder ein Vorreiter (zumindest ist keine vergleichbare Lösung bekannt). Kunststoff im und um den E-Motor, ja, so ein Testmodell allerdings nein.
