Elektromotor DC-Anker reparieren, Laufband-Motor neu wickeln / neu lagernElektromotor mit DC-Anker reparieren - Laufband-Motor neu wickeln
Elektromotoren mit einem klassischen DC-Anker gehören in der heutigen Zeit eher
zu den technischen Besonderheiten auf unserer Werkbank in Nisterberg. Die meisten
Anwender und Betreiber denken bei einem modernen Laufband zunächst unwillkürlich
an einen gewöhnlichen Wechselstrommotor. In diesem speziellen Fall war die
verbaute Antriebstechnik jedoch etwas anders aufgebaut. Das Laufband wurde
„ungewöhnlicherweise“ von einem echten Gleichstrommotor angetrieben. Genauer
gesagt handelte es sich um einen DC-Motor mit stolzen 260 Volt Betriebsspannung.
---
Ein permanentmagnetisches Feldsystem kombiniert mit einem gewickelten Rotor
Dieser spezielle Motor besaß Permanentmagnete als Feldsystem sowie einen
gewickelten Anker als Rotor. Solche Konstruktionen waren in vielen älteren
Fitnessgeräten durchaus weit verbreitet, werden heute jedoch im Zuge des
technischen Fortschritts immer häufiger durch moderne Drehstrom-Antriebssysteme
ersetzt. Aber der alte, zugegeben schon etwas abgegriffene Satz: „Man lernt nie
aus“ gilt auch in unserer Werkstatt für Antriebstechnik immer wieder aufs Neue.
---
Die telefonische Diagnose und die entscheidende Frage nach dem Stator
Der Kunde schilderte uns bereits am Telefon die ganz typischen Symptome eines
schwerwiegenden Ankerschadens: Der Motor lief nicht mehr korrekt hoch, die
Leistung war drastisch eingebrochen und der Antrieb arbeitete extrem unruhig.
Unsere erste Telefondiagnose war deshalb schnell gefasst: Der Anker, also der
gewickelte Rotor des Gleichstrommotors, musste defekt sein. Bei der gezielten
Fehlersuche stellen wir grundsätzlich eine weitere, enorm wichtige Frage: „Wie
sieht das Feldsystem aus?“ Das Feld ist das Gehäuse drum herum, der Stator.
---
Warum die Magnetkraft der Dauermagnete über den Reparaturaufwand entscheidet
Bei einem Gleichstrommotor ist das Feld entweder durch eine Erregerwicklung oder
eben durch Permanentmagnete aufgebaut. Die Antwort des Kunden war für uns
technisch besonders interessant. Er berichtete uns als Mechaniker, dass sich der
Rotor nur mit erheblichem Mühe und Kraftaufwand aus dem Motorgehäuse ziehen
ließ. Das ist für den Fachmann ein hervorragendes Zeichen! Starke Magnetkräfte
deuten nämlich zuverlässig darauf hin, dass die Permanentmagnete im Stator noch
eine absolut ausreichende Magnetisierung besitzen. Eine aufwendige und teure
Neumagnetisierung des Feldsystems war deshalb zum Glück nicht erforderlich.
---
Smarte Arbeitsteilung spart dem Kunden bares Geld bei der Instandsetzung
Damit konzentrierte sich die Reparatur vollständig auf den beschädigten Anker. Da
der Kunde selbst über fundierte mechanische Erfahrung verfügte, wurde schnell
eine sehr wirtschaftliche Lösung vereinbart. Wir einigten uns darauf, dass er die
beiden Kugellager vor Ort selbst tauscht. Wir bekamen somit ausschließlich den
nackten Anker zur Instandsetzung geliefert. Bei einer professionellen
Ankerreparatur wird die alte, verbrannte Wicklung komplett entfernt und danach
in handwerklicher Präzision Schicht für Schicht neu aufgebaut.
---
Präzises Auswuchten und Kollektortausch für eine lange Lebensdauer
Der fachgerechte Kollektormotortausch und das anschließende, hochpräzise dynamische
Auswuchten des Rotors gehören bei AQ Pluss Motoren natürlich standardmäßig mit
dazu. Gerade bei den typisch höheren Drehzahlen eines DC-Laufbandmotors ist ein
sauber ausgewuchteter Anker entscheidend für die spätere Laufruhe und die
Lebensdauer der Lager. Diese partnerschaftliche Vorgehensweise reduziert den
reinen Reparaturaufwand erheblich und senkt die Kosten für den Kunden spürbar.
---
Die kostengünstige Rettung für bewährte Fitness- und Sondergeräte
Gleichzeitig bleibt der originale Motor perfekt erhalten und kann ohne teure
Umbauten am Gerät weiter eingesetzt werden. Gerade bei älteren Laufbändern,
hochwertigen Fitnessgeräten oder industriellen Sonderantrieben ist dies oft die
mit Abstand wirtschaftlichste und einfachste Lösung. Nicht jeder defekte
Gleichstrommotor ist automatisch ein wirtschaftlicher Totalschaden, der einen
kompletten Austausch erfordert. Häufig genügt eine fachgerechte, preiswerte
Ankerwicklung, um den bewährten Antrieb wieder zuverlässig in Betrieb zu nehmen.
---
Nutzen Sie jetzt die preiswerte Ankerwicklung für Ihre Gleichstrommotoren!
Nutzen bringt Nutzen! Jetzt die Services von AQ Pluss Motoren nutzen!

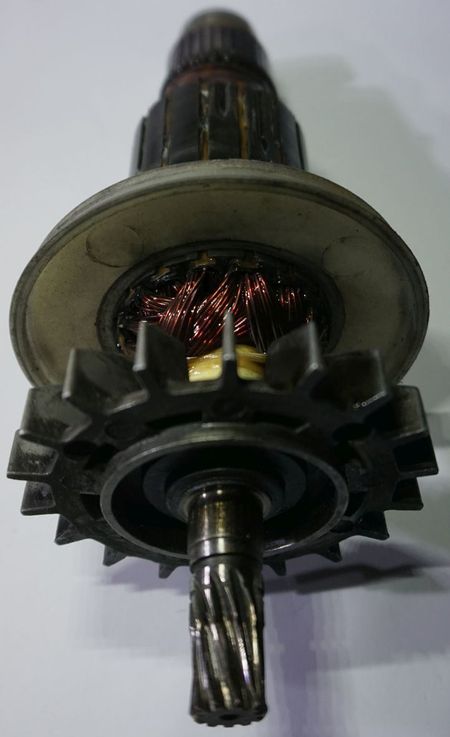

Elektromotor mit DC-Anker
Elektromotor mit DC-Anker – solche Reparaturen gehören heute eher zu
den Besonderheiten auf unserer Werkbank. Die meisten Anwender denken
bei einem Laufband zunächst an einen gewöhnlichen Wechselstrommotor.
In diesem Fall war die Technik jedoch etwas anders aufgebaut.
Das Laufband wurde von einem Gleichstrommotor angetrieben. Genauer
gesagt von einem DC-Motor mit Permanentmagneten als Feldsystem und
einem gewickelten Anker als Rotor. Solche Konstruktionen waren in
vielen älteren Geräten durchaus verbreitet, werden heute jedoch immer
häufiger durch moderne Antriebssysteme ersetzt.
Der Kunde schilderte am Telefon die typischen Symptome eines
Ankerschadens. Der Motor lief nicht mehr korrekt, die Leistung war
eingebrochen und der Antrieb arbeitete unruhig.
Unsere erste Vermutung war deshalb schnell gefasst: Der Anker könnte
beschädigt sein.
Bei der telefonischen Fehlersuche stellen wir grundsätzlich eine
weitere wichtige Frage: „Wie sieht das Feldsystem aus?“
Bei einem Gleichstrommotor ist das Feld entweder durch eine
Erregerwicklung oder durch Permanentmagnete aufgebaut. In diesem Fall
verfügte der Motor über starke Dauermagnete.
Die Antwort des Kunden war für uns besonders interessant. Er
berichtete, dass sich der Rotor nur mit erheblichem Kraftaufwand aus
dem Motorgehäuse ziehen ließ.
Das ist ein gutes Zeichen.
Starke Magnetkräfte deuten darauf hin, dass die Permanentmagnete
noch ausreichend Magnetisierung besitzen. Eine aufwendige
Neumagnetisierung des Feldsystems war deshalb nicht erforderlich.
Damit konzentrierte sich die Reparatur vollständig auf den Anker.
Da der Kunde selbst über mechanische Erfahrung verfügte, wurde eine
wirtschaftliche Lösung gefunden. Die Kugellager sollten vor Ort
gewechselt werden, während wir ausschließlich den Anker zur
Instandsetzung erhalten.
Bei einer professionellen Ankerreparatur wird die alte Wicklung
entfernt und anschließend neu aufgebaut. Zusätzlich wird der
Kollektor überarbeitet oder bei Bedarf erneuert.
Nach dem Wickelvorgang folgt die mechanische Bearbeitung und das
präzise Auswuchten des Rotors. Gerade bei höheren Drehzahlen ist ein
sauber ausgewuchteter Anker entscheidend für Laufruhe und
Lebensdauer.
Diese Vorgehensweise reduziert den Reparaturaufwand erheblich und
senkt die Kosten für den Kunden. Gleichzeitig bleibt der originale
Motor erhalten und kann weiterhin eingesetzt werden.
Gerade bei älteren Laufbändern, Fitnessgeräten oder Sonderantrieben
ist dies oft die wirtschaftlichste Lösung.
Nicht jeder defekte Gleichstrommotor benötigt einen kompletten
Austausch. Häufig genügt eine fachgerechte Ankerwicklung, um den
Antrieb wieder zuverlässig in Betrieb zu nehmen.
Jetzt die preiswerte Ankerwicklung nutzen!
Nutzen bringt Nutzen! AQ Pluss Motoren nutzen!!
Elektromotor mit DC-Anker
Elektromotor mit DC-Anker, das hatten wir „ungewöhnlicherweise“ bei einem Laufband. Normalerweise tut es ein, zwar Kollektormotor, aber AC, nicht DC und schon gar nicht 260 V Spannung. Aber der alte, zugegeben schon etwas abgegriffenere Satz: „Man lernt nie aus“ gilt auch hier wieder einmal. Unsere Telefondiagnose war in diesem Fall: Der Anker (gewickelter Rotor) ist defekt. Die nächste Frage, so auch hier, die wir stellen: „Was ist mit dem Feld?“ Das Feld ist das drum herum um den Anker, auch als Stator bezeichnet. Der Kunde sagte, das ist ein Magnet, für uns also klar eine Wicklung, das ist ein DC-Motor mit einem Permanentmagneten als Feld (Stator). Sein Feld, sagte der Kunde, ist noch so stark, dass er den Rotor nur mit viel Mühe aus dem Motor ziehen konnte. Für uns bedeutet das, dass das Feld nicht neu aufmagnetisiert werden muss, es ist offensichtlich noch stark genug. Da der Kunde Mechaniker ist, haben wir uns darauf geeinigt, dass er die beiden Kugellager selbst tauscht. Wir bekommen also nur den Anker zum neu wickeln, wobei der Kollektormotortausch und das Auswuchten natürlich mit dazu gehören. Es ist die einfachste und damit preiswerteste Lösung, einen DC-Motor zu reparieren.
